TECEdrainline – Dušo latakų sifonai

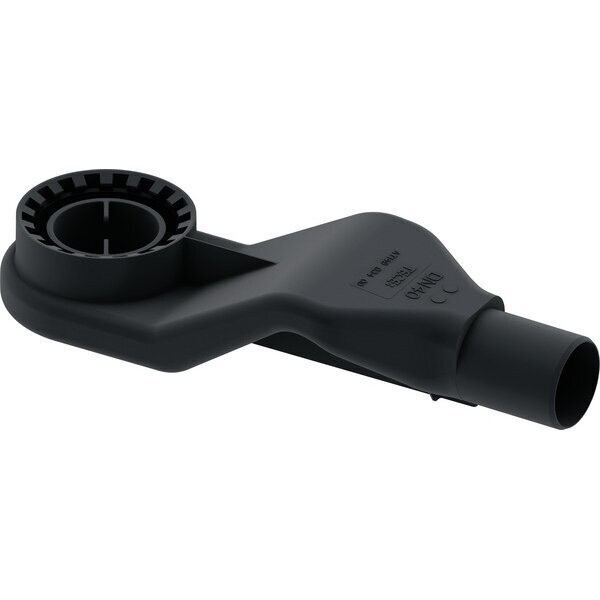

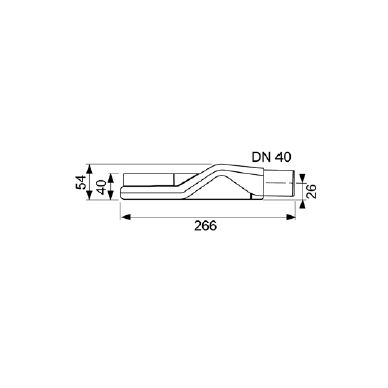

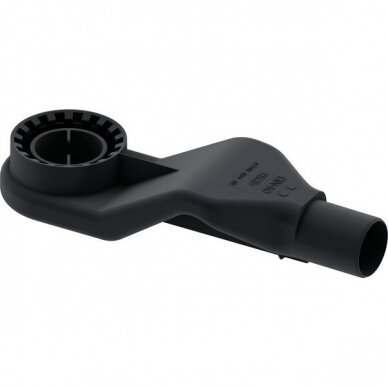

TECEdrainline ypač plokščias sifonas, DN 40 horizontalus
Ypač plokščias sifonas skirtas TECEdrainline dušo latakams, uždėjus sifoną jį
galima sukinėti, pajungimas į šoną DN 40 nuotekų vamzdžiui, su išimama
kvapo užsklanda.

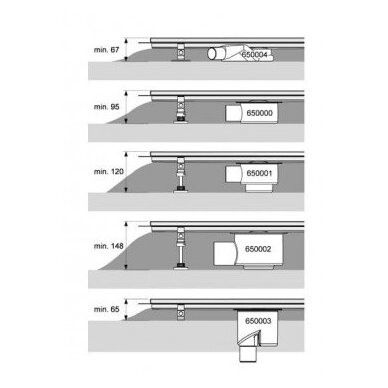

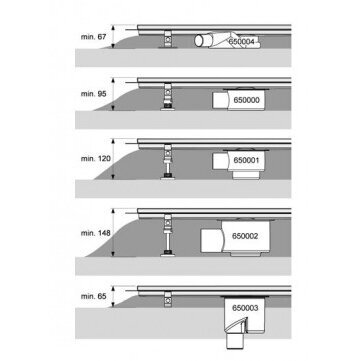

• Montavimo aukštis nuo sifono apačios iki latako flanšo = 68.5 mm
• Vandens lygis sifone = 30 mm
Vandens pralaidumas pagal normą EN 1253, vandens lygis virš grotelių 10/20
mm:
• Su grotelėmis "basic": 0.5/0.6 l/s
• Su grotelėmis "steel II": 0.5/0.6 l/s
• Su grotelėmis "plate"/"plate II": 0.5/0.6 l/s

TECEdrainline plokščias sifonas, DN 50 horizontalus
Sifonas skirtas TECEdrainline dušo latakams, gali būti pasukamas 360°,
pajungimas į šoną DN 50 nuotekų vamzdžiui, su išimama kvapo užsklanda.
• Montavimo aukštis nuo sifono apačios iki latako flanšo = 95 mm
• Vandens lygis sifone = 25 mm
Vandens pralaidumas pagal normą EN 1253, vandens lygis virš grotelių 10 /
20 mm:
• Su grotelėmis "basic": 0.8/0.8 l/s
• Su grotelėmis "steel II": 0.7/0.8 l/s
• Su grotelėmis "plate"/"plate II": 0.7/0.8 l/s

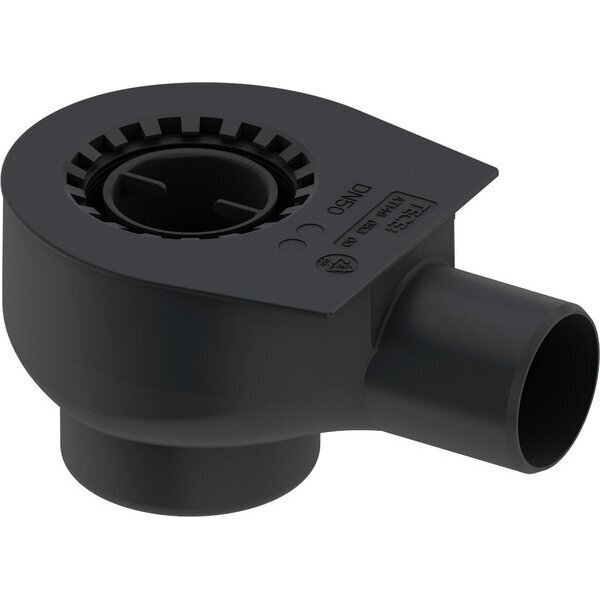

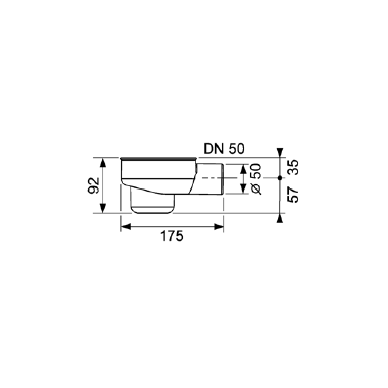

TECEdrainline standartinis sifonas, DN 50 horizontalus
Sifonas skirtas TECEdrainline dušo latakams, gali būti pasukamas 360°,
pajungimas į šoną DN 50 nuotekų vamzdžiui, su išimama kvapo užsklanda.
• Montavimo aukštis nuo sifono apačios iki latako flanšo = 120 mm
• Vandens lygis sifone = 50 mm, pagal normą EN 1253
Vandens pralaidumas pagal normą EN 1253, vandens lygis virš grotelių 10/20
mm:
• Su grotelėmis "basic": 0.8/0.9 l/s
• Su grotelėmis "steel II": 0.7/0.8 l/s
• Su grotelėmis "plate"/"plate II": 0.7/0.8 l/s

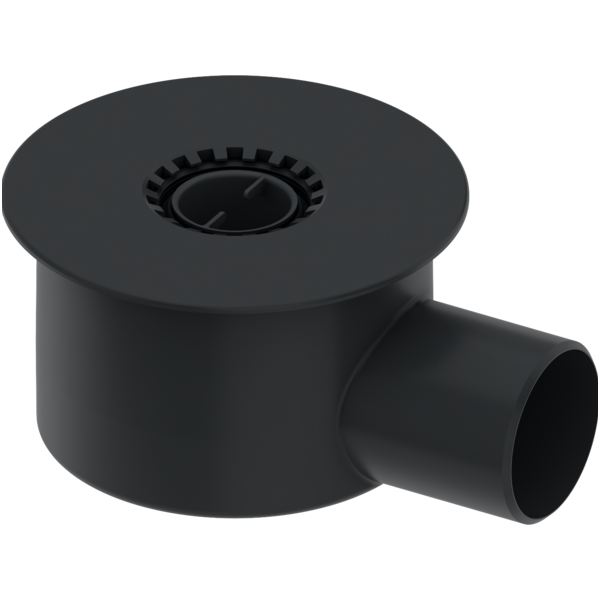

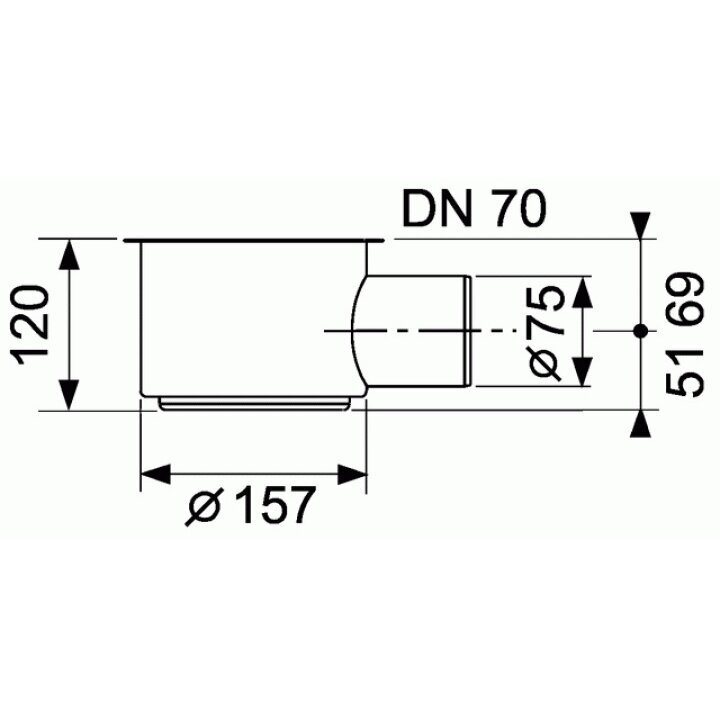

TECEdrainline didžiausias sifonas , DN 70 horizontalus
Sifonas skirtas TECEdrainline dušo latakams, gali būti pasukamas 360°,
pajungimas į šoną DN 70 nuotekų vamzdžiui, su išimama kvapo užsklanda.
• Montavimo aukštis nuo sifono apačios iki latako flanšo = 148 mm
• Vandens lygis sifone = 60 mm, pagal normą EN 1253 > 50 mm
Vandens pralaidumas pagal normą EN 1253, vandens lygis virš grotelių 10 /
20 mm:
• Su grotelėmis "basic": 1.2/1.4 l/s
• Su grotelėmis "steel II": 1.2/1.3 l/s
• Su grotelėmis "plate"/"plate II": 1.1/1.2 l/s

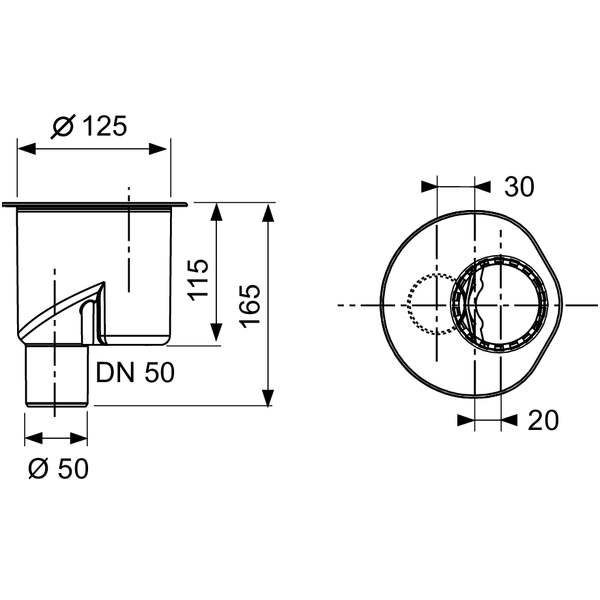

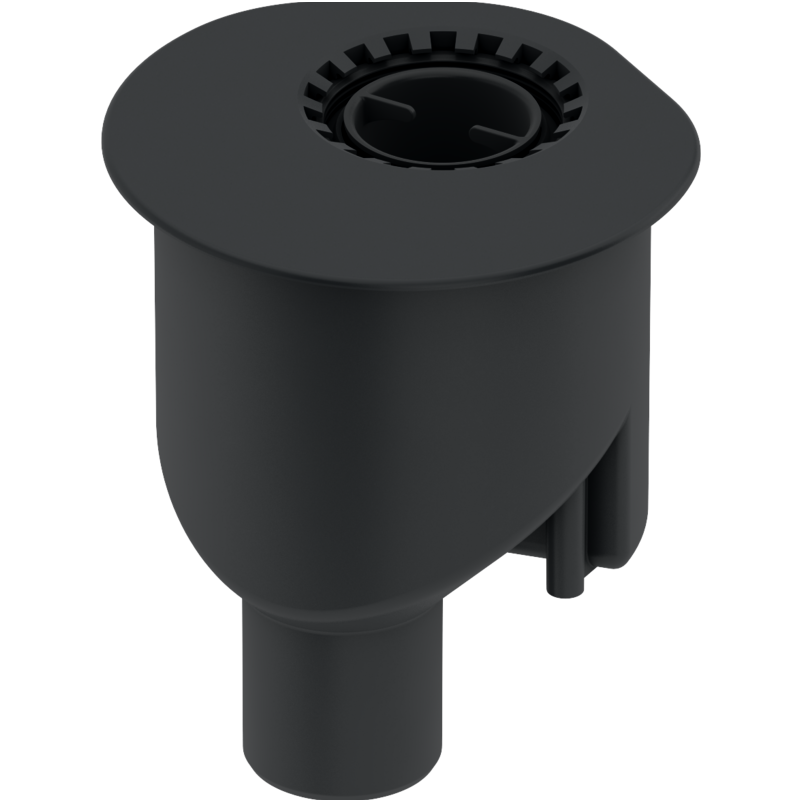

TECEdrainline vertikalus sifonas, DN 50
Vertikalus sifonas skirtas TECEdrainline dušo latakams, gali būti pasukamas
360°, pajungimas vertikaliai DN 50 nuotekų vamzdžiui, su išimama kvapo
užsklanda.
• Minimalus montavimo aukštis nuo viršutinės latako briaunos iki
tvirtinimo kronšteinų apačios = 67 mm
• Vandens lygis sifone = 50 mm, pagal normą EN 1253
• Reikalinga anga = 130 mm
Vandens pralaidumas pagal normą EN 1253, vandens lygis virš grotelių 10/20
mm:
• Su grotelėmis "basic": 1.3/1.3 l/s
• Su grotelėmis "steel II": 1.3/1.3 l/s
• Su grotelėmis "plate"/"plate II": 1.2/1.2 l/s
Užsakoma atskirai:
• Priešgaisrinis komplektas FireStop El 120 DN 50 (nebūtina)



Svarbu:
Dėl labai žemo montavimo aukščio, sifonas yra labai arti latako ir betono
sluoksnis toje vietoje nebus pakankamai tvirtas. Todėl rekomenduojama
naudoti tik dideles plyteles ir armavimo audinį.
Negalima užvažiuoti neįgaliųjų vežimėliu.
